蓄电池内阻监测模块接线图让你安装更方便

来源: Cat 发布日期: 2019.03.28

蓄电池内阻监测模块能实时、高精度的采集蓄电池的电压、内阻、表面温度等运行参数,内阻监测传感器安装难?一份蓄电池内阻监测模块接线图告诉你很简单!

一、蓄电池内阻管理模块主机侧接线

蓄电池内阻管理模块主机侧接485接口,主机侧用水晶头568B的线序,制作网线。

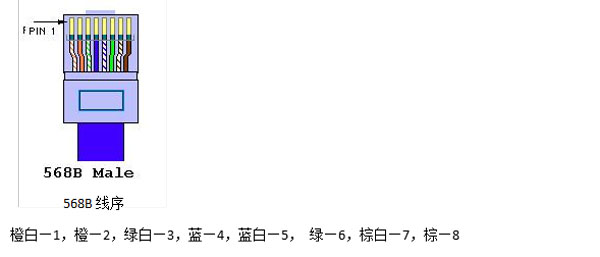

568B线序

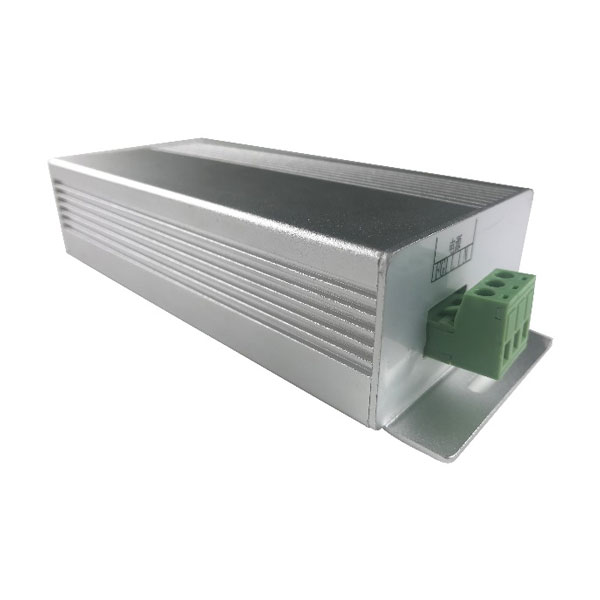

蓄电池内阻管理模块主机

二、蓄电池内阻监测传感器侧接线

1、蓄电池内阻管理模块接线

  ①:蓄电池内阻管理模块220V供电,L—市电火线   N—市电零线。

  ②:SBUS接口 与蓄电池内阻监测模块相连,不作区分。

  ③:RS485端子与主机相连,A—棕白,B—棕。

2、蓄电池内阻监测模块

①:蓄电池内阻监测模块有两个SBUS接口,不作区分,与管理模块上SBUS口相连,蓄电池内阻监测模块手拉手按照地址标依次串联连接,当蓄电池内阻监测模块超过32个时,需要与管理模块形成回路。

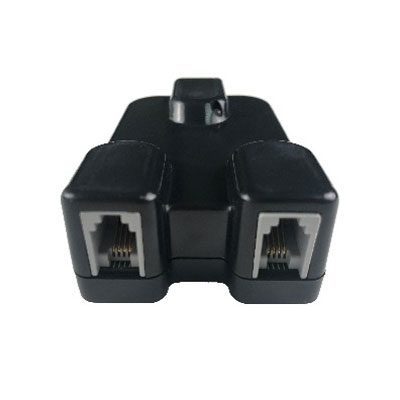

蓄电池内阻监测模块

 ②:蓄电池监测模块红黑连接线在蓄电池上,红色接蓄电池正极,黑色接蓄电池负极,最后蓄电池内阻监测模块首尾连接OM-BOD-1000蓄电池内阻管理模块。

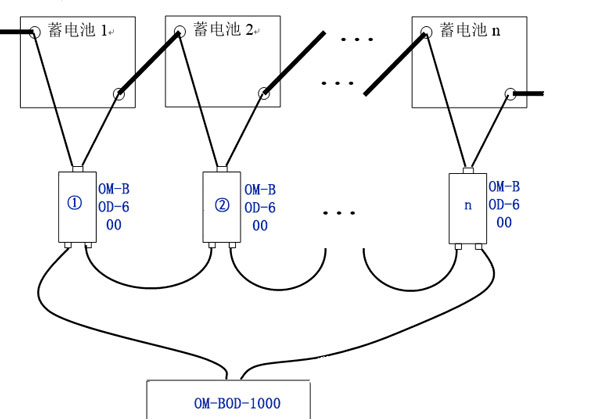

蓄电池内阻监测传感器侧接线

     注意:蓄电池红黑连接线不能接反,否则会烧坏蓄电池内阻监测模块。

三、蓄电池内阻监测上电指示灯

当蓄电池内阻监测模块与蓄电池相连后,绿色指示灯闪烁。

蓄电池内阻监测模块接线图让你安装更方便
