门禁控制器接线图让你安装更方便

来源: Cat 发布日期: 2019.03.28

门禁控制器是一种可扩展、功能定制及支持二次开发调用的控制器系列,功能齐全稳定、易于快速安装,广泛用于数据中心、通信基站、企业、住宅、公共场所及特殊环境。门禁控制器安装难?一份门禁控制器接线图告诉你其实很容易!

局域网

门禁控制器需与动环主机在同一个交换机或者局域网里,主机侧用水晶头568B的线序,制作网线。

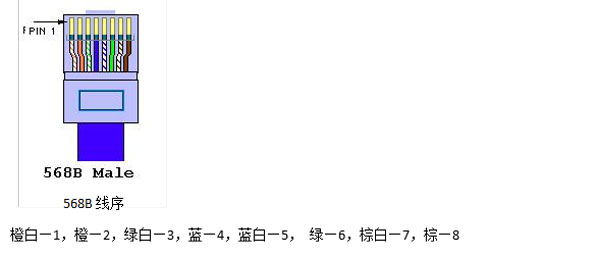

门禁控制器接线图·568B线序

门禁控制器接线图

 门禁控制器接线

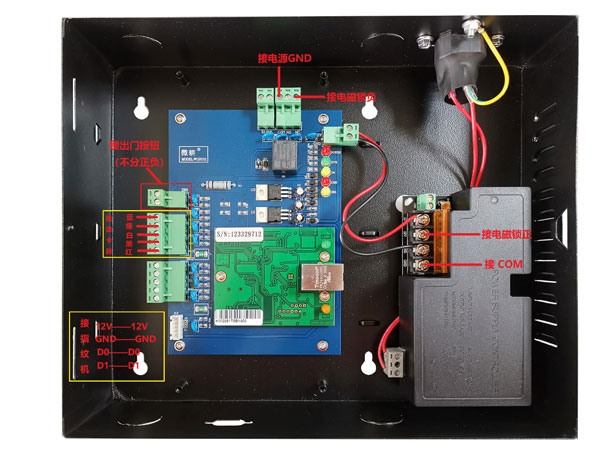

门禁控制器连接的有出门按钮、读卡器(指纹机)、电磁锁(或电插锁)。

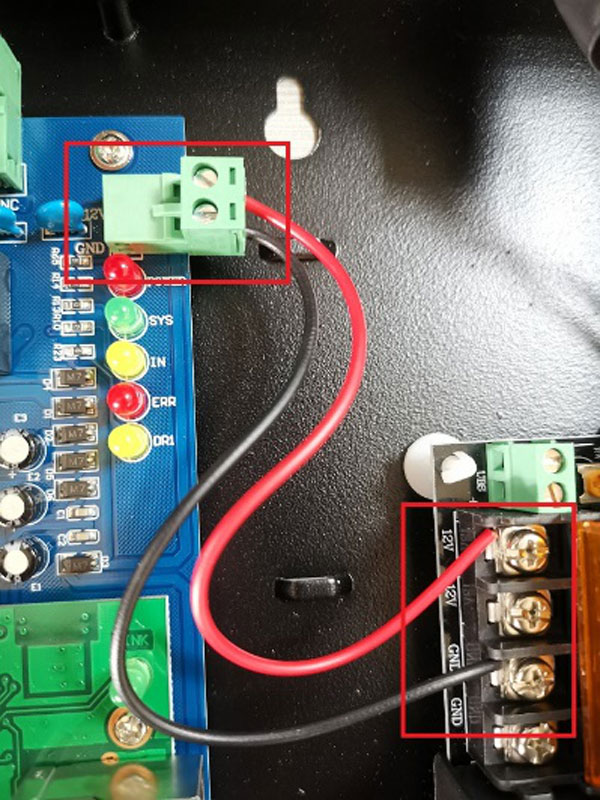

1、 门禁供电

门禁供电

12V—门禁电源12V    GND—门禁电源箱GND

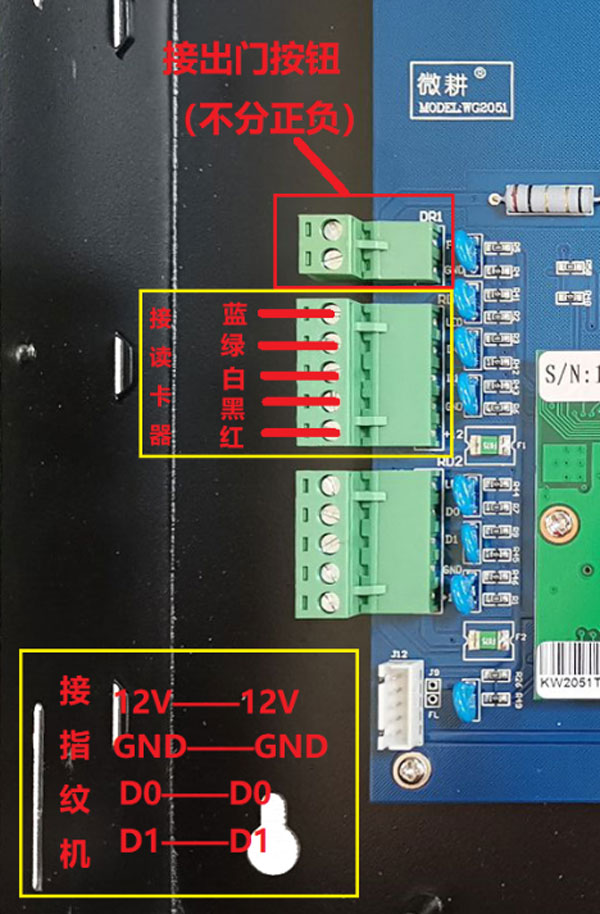

2、 接读卡器(指纹机)

接读卡器(指纹机)

① RD1 接进门读卡器:LED —  蓝线(读卡器) D0—绿线    D1—白线    GND—黑线 12V—红线。

② RD1接指纹机12V-12V   GND—GND    D0—DO0   D1—D1。

③ RD2接出门读卡器(出门指纹机),接线与RD1一样。

3、接门磁锁

① V+是门磁锁的正V-是门磁锁的负

② 门磁锁的正接 门禁控制器上的NC   门磁锁的负   门禁电源箱的GND

注意:将门禁控制器通过网线接入交换机或路由器,与监控主机在同一网络,即可实现对门禁出入记录的监控

门禁控制器上电指示灯

门禁控制器连接主机后,传感器上的SYS指示灯,会进行闪烁。

门禁控制器接线图让你安装更方便!
