红外探测器接线图让你安装更简单

来源: Cat 发布日期: 2019.03.28

红外探测器采用吸顶式安装方式,使用先进的信号分析处理技术,具有超高的探测和防误报性能。红外探测器安装难?一份红外探测器接线图告诉你其实很容易!

一、红外探测器主机侧接线

红外探测器主机侧接DI接口,主机侧用水晶头568B的线序,制作网线。

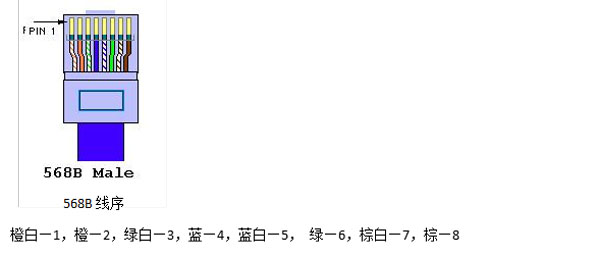

568B线序

二、红外探测器传感器侧接线

1、红外探测器侧:+12V—橙白,GND—蓝白,ALARM(左)—GND短接,ALARM(右)—绿

2、红外探测器 DELAY上的跳线帽 在23上。

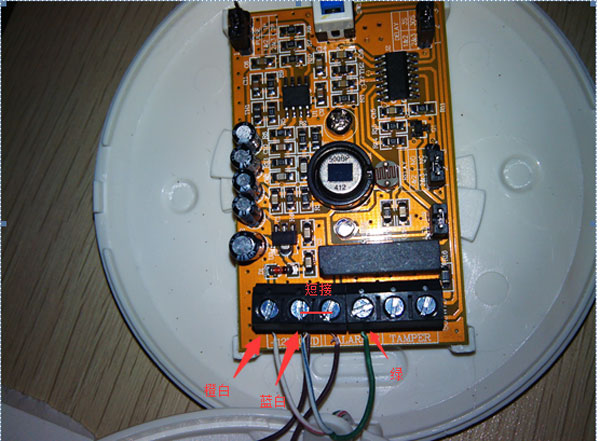

红外探测器传感器侧接线

三、红外探测器上电

1、通电后传感器进入约60秒自检状态,红色指示灯闪烁,指示灯熄灭,进入正常状态

自检完成后,触发告警,红色指示灯常亮。

未报警红外探测器接到主机DI接口后,主机DI网口灯常亮。

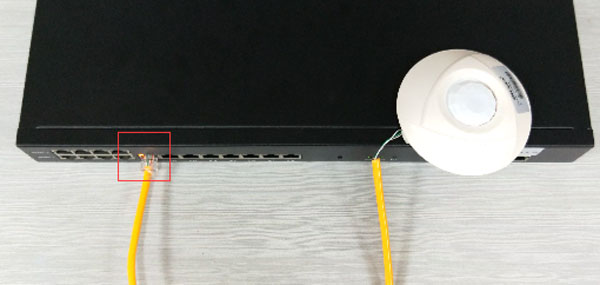

红外探测器上电

2、红外触发报警后,指示灯常亮,主机DI接口网口灯熄灭。

红外探测器接线图让你安装更简单!
