“十四五”发展规划产业前沿解决方案

智能变电站辅助监控系统解决方案

来源: 发布日期: 2017.12.26

方案背景

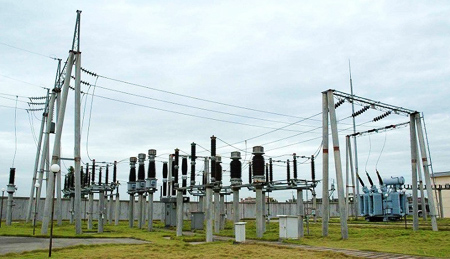

智能变电站

变电站是改变电压、控制和分配电能的场所,发展方向是自动化、数字化、网络化、智能化。智能变电站辅助监控系统解决方案针对电力行业用户的使用特点,利用电网现有的网络资源,设计了集动力监控、环境监理、门禁系统、消防系统、视频监控于一身的网络化综合管理系统。

方案目标

在变电站新建、技术改造项目中,智能辅助监控系统是核心子系统之一,招标文件对功能设计、结构、软硬件配置、系统性能、技术参数、产品资质、解决方案有严格要求。本方案在数百个项目案例基础上为集成商、工程商提供极具竞争力的投标解决方案。

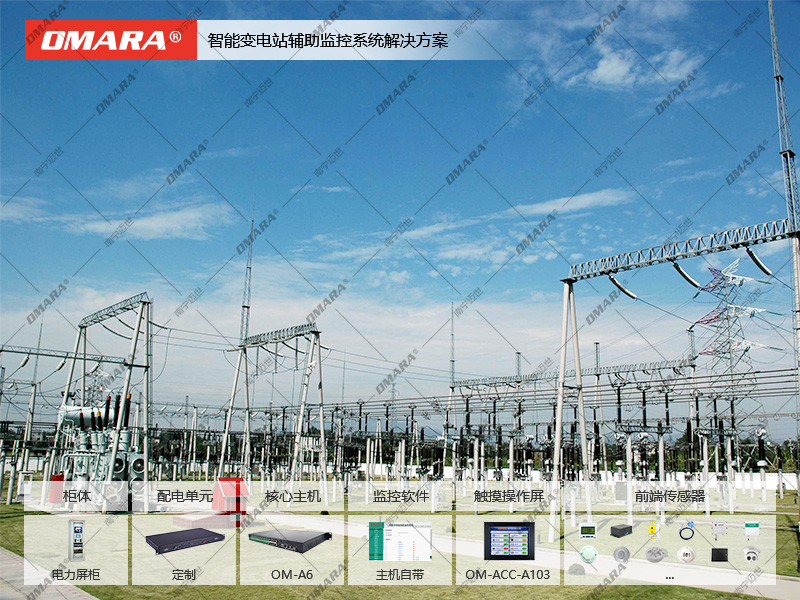

智能变电站辅助监控系统解决方案

标书基本功能需求

序号 子系统 实现功能
系统功能 系统界面、来电自启动、断点续传、权限管理、数据管理、报警管理、远程管理、系统化联动、在线维护、可扩充性
接入集中管理平台 电力B接口、IEC61850或其他
变压温控 监测变压器电气节点温度,超出阀值告警
电缆测温 监测母线触头电压的温度,超阈值自动报警
电力监测 对电力智能仪表实施监测,包括电压、电流、有功功率、无功功率、视在功率、功率因素等
空调监控 实时监视空调运行状态与参数,超出阀值告警;并对空调实现远程开关机的控制、温度调节控制。
温湿度监控 实时显示站内环境的温湿度,温度过高、湿度过高、温度过低、湿度过低报警。
断路器机构箱温湿度监测 用于监测室外断路器机构箱的内部环境温度、湿度值
安全工具器柜温湿度监测 用于监测工具器柜内的温度、湿度值
气体监测 监测六氟化硫、氧气、甲烷、臭氧等气体浓度
十一 风机控制 通过温度值或气体浓度值,自动联动控制风机的启停
十二 除湿机控制 通过湿度值联动控制除湿机的启停
十三 漏水监测 可对漏水现象进行实时监控,第一时间发出报警。
十四 水位监测 可对电缆沟水位情况进行监测。
十五 水泵控制 通过水位值自动联动控制水泵的启停
十六 照明控制 实时监测灯光照明状态,并可远程控制照明
十七 避雷器监测 用于监测避雷器的实时状态、计数值等
十八 烟雾探测 用于监测站房内的火警监测
十九 红外探测 用于监测站房内的人体入侵情况
二十 视频监控 各区域配置摄像机进行视频监控。支持多画面浏览、录像回放、视频远传、触发报警、球机控制、设备联动等功能
二十一 门禁监控 实时记录人员出入的信息,进出数据历史查询,对持卡人进行授权,对门禁系统状态进行监视和进行远程开门控制。
二十二 电子围栏监测 实时监测电子围栏的报警状态,提醒非法闯入。
二十三 防小动物入侵 控制电子驱鼠器的启停,驱赶鼠类
二十四 异常报警 对重要的报警信息实现短信报警、电话报警、语音报警、微信报警...

方案简介

迈世智能变电站辅助监控系统解决方案集软硬件于一体,基于ARM架构、Linux操作系统,采用B/S模式,便捷的的嵌入式WEB服务方式,监控内容涵盖动力、环境、安防等监控需求,基于上百个电力变电站案例,实现了集中实时监控、远程运行管理、故障预警通知、历史数据查询、站房无人值守。

方案架构

该方案以嵌入式监控主机为核心,配以各种外围传感器/控制器,构建了完整的变电站辅控系统,监控对象以RS485、RS232、TCP/IP等方式直接接入主机,减少了中间环节,性能更稳定更可靠,成本更有优势。既能作为一个独立系统完成数据采集、存储、分析、报警,同时也能联网到上级集中管理平台。

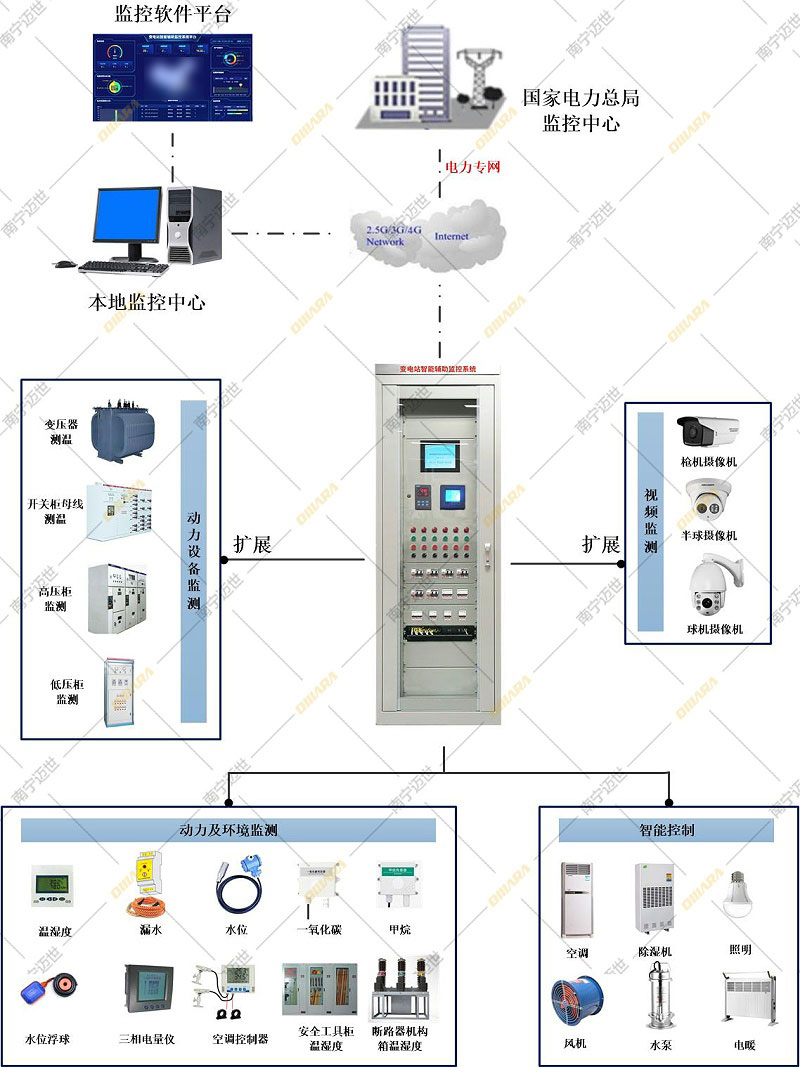

变电站智能辅助监控系统拓扑图

功能特点

  • 【1】为上百个电力变电站投标项目提供解决方案
  • 【2】个性化定制,小批量生产,提供创新性解决方案
  • 【3】支持B接口、IEC 61850协议,无缝对接电力平台
  • 【4】安装施工、维护简单
  • 【5】集中监控、高度集成、无需服务器
  • 【6】涵盖动力监控、环境监控、安全监控和网络监控
  • 【7】既能独立运行也可以组网完成跨地域的多站房监控
  • 【8】开放接口,实现第三方接入
  • 【9】ARM架构,Linux操作系统,软硬件高度一体化的解决方案

方案快照

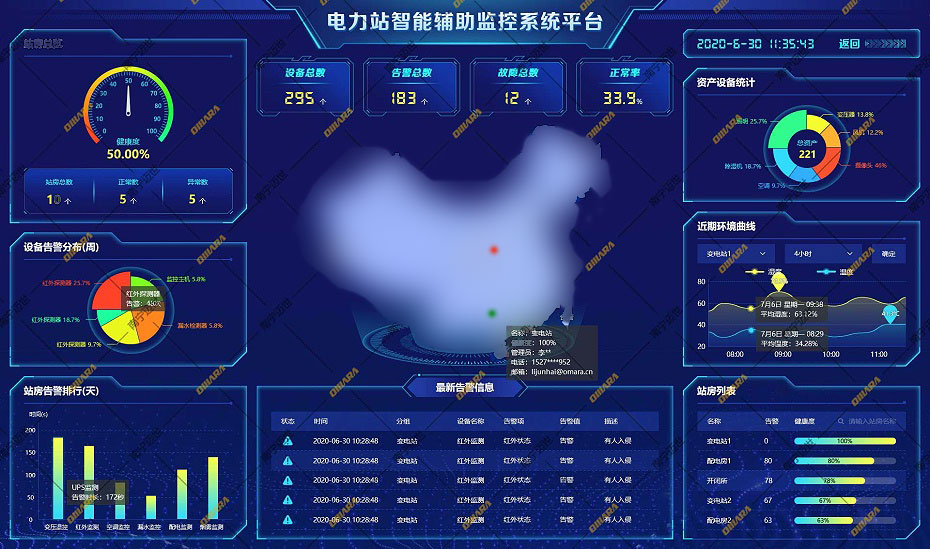

变电站监控平台界面

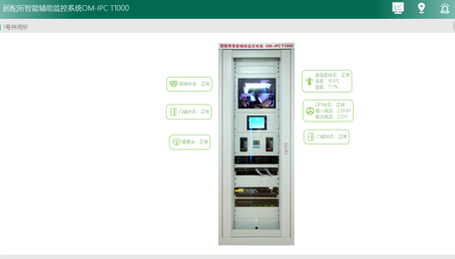

变电站智能辅助系统综合监控平台-多机房

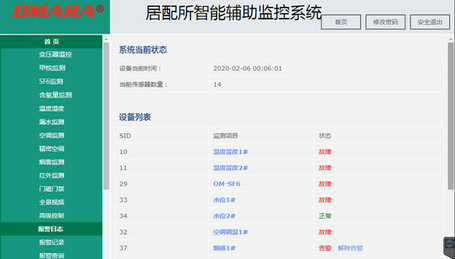

变电站智能监控-主机软件
变电站智能辅助监控系统-单机房
监控屏柜
电力监控屏柜

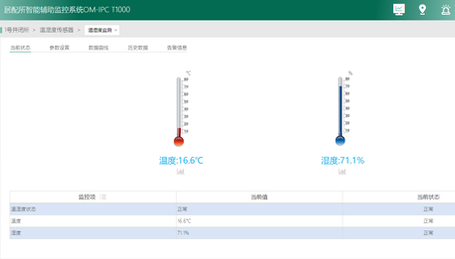

温湿度监测显示
温湿度监测显示

部分产品展示

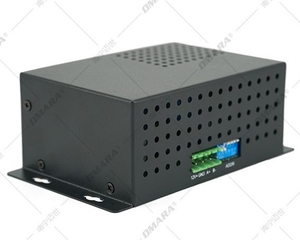

OM-A6机房监控一体机
OM-A6动环监控一体机

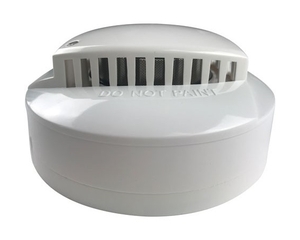

烟雾探测器OM-ACC-A101
烟雾探测器

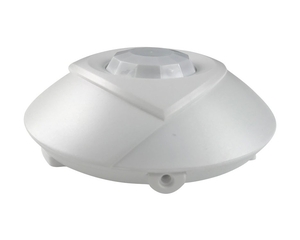

红外探测器OM-ACC-A100
红外探测器
气体检测传感器 OM-SF6&O2
SF6&O2气体检测传感器
OM-TH-B801温湿度传感器
温湿度传感器

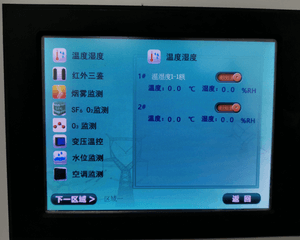

触控屏
现场触控屏

方案总结

迈世智能变电站辅助监控系统解决方案集软硬件高度于一体,为变电站项目投标提供有竞争力的专业化解决方案,同时结合项目需求实施个性化定制、小批量生产,提供创新性方案。

应用场景

适用于枢纽变电站、终端变电站、升压变电站、降压变电站、电力变电站、工矿变电站、铁路变电站、110kV、66kV、35kV、10kV、6.3kV等电压等级的变电站、变电所、箱式变电站。
