基本信息

处理器

Cortex-A7

存储

8G eMMC

操作系统

嵌入式Linux

内存

512M

电源

直流单电源

12~14VDC

功耗

108mA@12VDC(不含子设备供电)

接口形式

凤凰端子

防雷保护

1500W

保护形式

PPTC+TVS

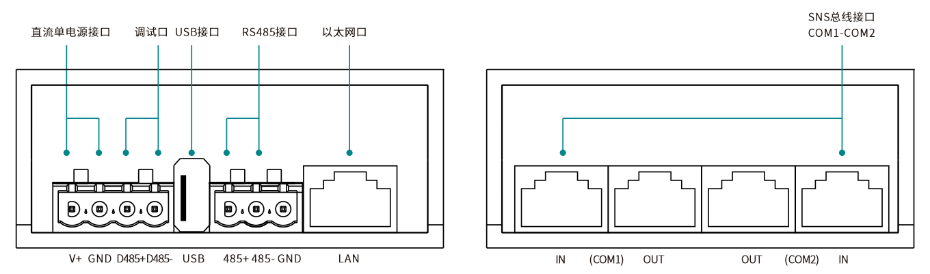

通信接口

上行接口

1路LAN、1路RS485

下行接口

2路SNS总线，共4个RJ45接口

网络

接口形式

RJ45（T568B）

以太网

1个，10/100M自适应

传输距离

100米

保护形式

PPTC

RS485口

接口形式

凤凰端子

传输距离

1200米

过压过流

30V/200mA

防雷保护

600W

保护形式

PPTC+TVS

SNS总线

接口形式

RJ45(T568B)

波特率

4800bps

传输距离

40米

过压过流

30V/200mA

防雷保护

600W

保护形式

PPTC+TVS

调试接口

数量

1个

接口形式

凤凰端子

波特率

115200bps

过压过流

30V/200mA

保护形式

PPTC+TVS

其他接口

USB接口

1个，标准USB2.0接口

机械特性

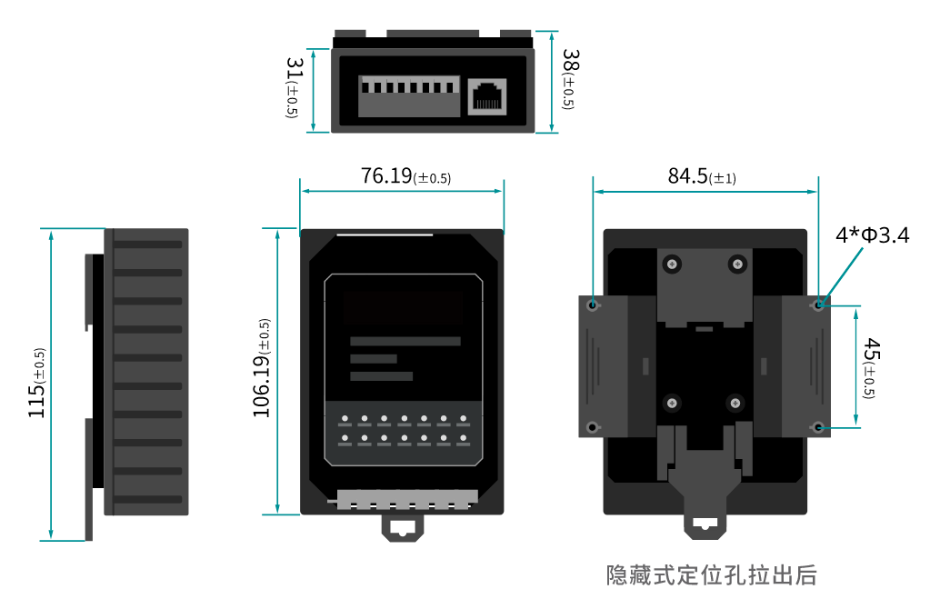

尺寸

106.2*76.2*31mm（±1mm，不含端子及卡板）

颜色

黑色

安装方式

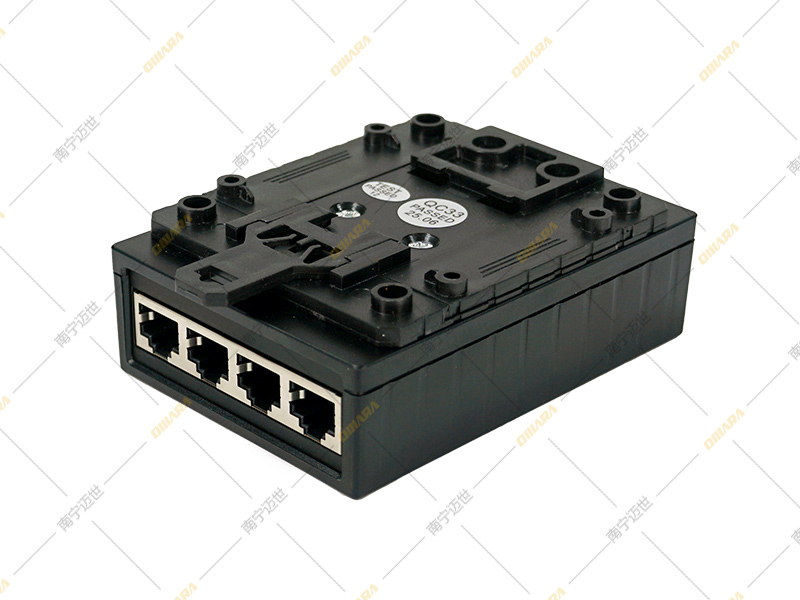

导轨安装、定位孔安装

指示灯

电源指示灯、工作状态指示灯、端口数据收发指示灯、告警指示灯

工作环境

工作温度

-40~70℃

工作湿度

5%~95%RH（无凝结）
