温湿度传感器可以设置温湿度上下阈值范围来进行报警设置，通过RS485接口与其他监控系统结合，实现环境温湿度的自动控制，不仅产品精度高、成本低、外形美观、长期稳定性好，更重要的是安装方便。温湿度传感器安装难？一份温湿度传感器接线图告诉你其实很容易！

一、温湿度传感器主机侧接线

温湿度传感器主机侧接485接口，主机侧用水晶头568B的线序，制作网线。

二、温湿度传感器接线

温湿度传感器接线分为两种：后盖端子式接法；RJ45接法

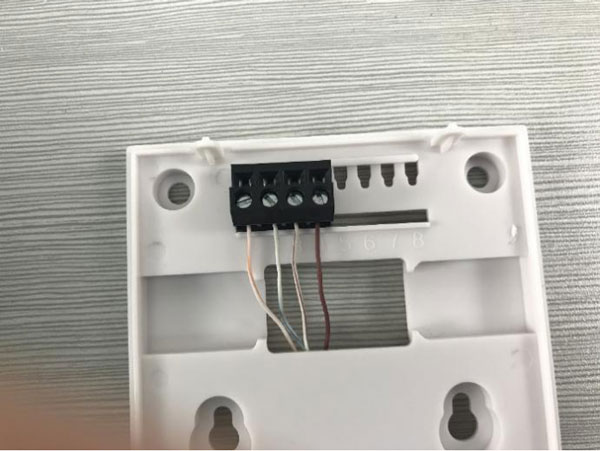

后盖端子式接法：

温湿度传感器传感器侧线序：

1—橙白，2蓝白，3—棕白，4—棕（网线中的四根）。

后盖端子接完，合上后盖即可。主机侧接485接口。

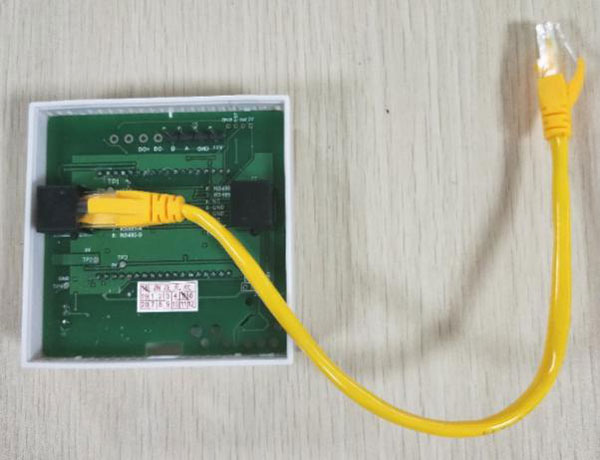

RJ45接法：

温湿度传感器RJ45任意网口通过568B网线与主机侧485接口相连即可。

注意：

1：传感器至空调送风口的水平距离应大于1.5m，至顶棚送风口的距离应大于0.5m。

2：为了防止隔离地板下冷空气通过线槽影响传感器真实测试，线槽上端口处加接PVC终端头，或将传感器安装在线槽侧面为宜。

三、温湿度传感器上电

温湿度传感器连接主机后，传感器上的屏幕会亮，有温度和湿度的数据显示。
